設備工作原理

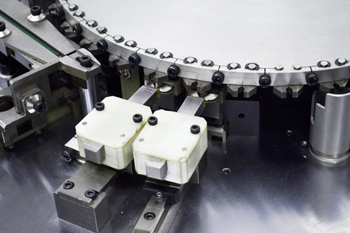

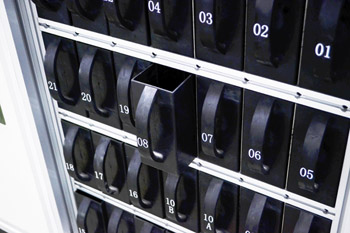

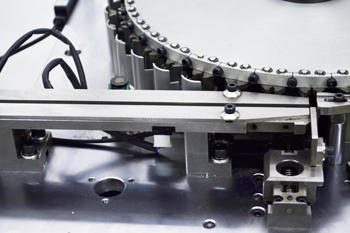

被測試元件通過振動盤振動送料，進入無振動直線送料系統，經入料夾傳送至分割器圓盤夾，在測試工位經過測試後，再由圓盤夾傳送至相應的落料口，電磁閥驅動氣缸開夾落料，被測試元件經落料管道進入指定的分料箱，不良品落入廢料箱。

設備簡介

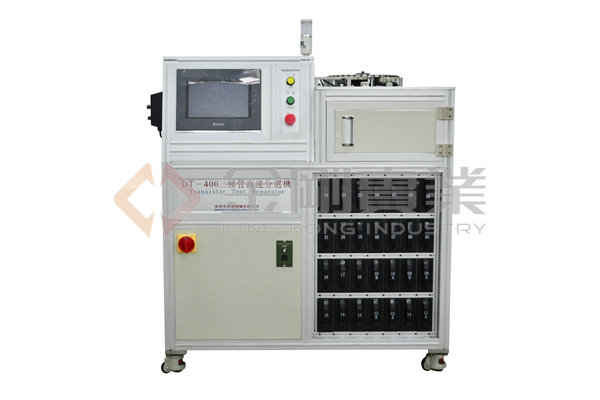

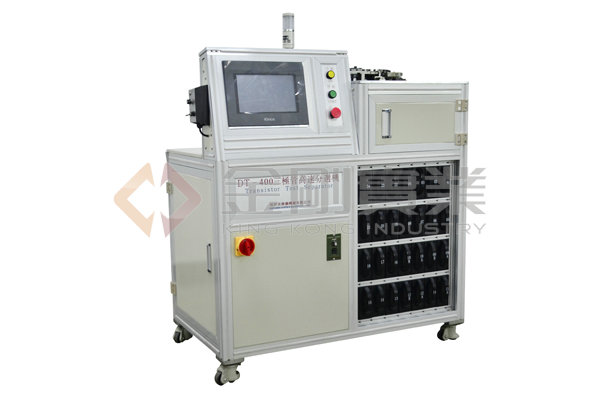

DT-400三極管高速測試分選機是國內首家無落料等待、機械與系統測試一體化、高精度、高效率的自動化專利產品。直線送料采用無振動皮帶傳送，速度可達1000PCS/min。測試、落料采用分割器圓盤結構，速度最高可達250PCS/MIN。經測試後不同參數的晶體管，落入事先設定的落料箱。本分選機運行速度快，性能穩定，故障率底。測試系統是本公司與日本某公司合作研發的新成果，測試功能完全。其測試精度、穩定性及兼容性高於目前市場上普遍使用的日本高級測試系統。該套設備每小時最高產能可達到15K，成為該行業最具性價比的產品。

設備測試原理

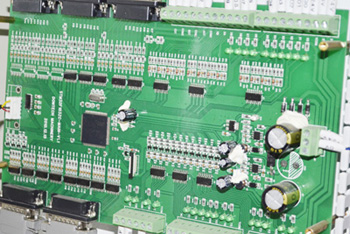

DT-400三極管測試分選系統是按國際有關晶體管測試原理和實驗方法標準--GB4587、GB12300、GJB128A及行業標準SJ/T10415設計制造的。測試系統采用先進的微機控制技術，在測試中能對測試條件自行設定，測試結果自動分檔，自動統計及自動加功率（加溫）測試。其測試擊穿電壓可達100V，IC測試電流達20A。系統還能測定BVceo、BVcbo的軟硬擊穿特性及HFE的線性度K，對HFE、Vces和BVceo等主要參數可用三個不同測試條件一次性完成測試。本系統還可測試晶體管重要的最大額定電流指標參數IC及△Vbe、Rth等功率性能參數。系統可測NPN、PNP和達林頓晶體管，還可測可控矽（THYRISTOR）、場效應管（VDMOS）、二極管和穩壓管。本系統充分考慮了元器件生產企業的要求，實現高穩定、高速度、高精度三大特點，一臺測試系統可以同時連接多臺機械手工作，是一臺功能強大的晶體管綜合測試系統。測試系統由微機控制、程控電壓源、取樣電路和切換電路等幾個部分組成。微機根據設定條件自動調整程控源，施加於被測晶體管，再由采樣電路采樣，經A/D轉換後，由微機顯示測試結果。
